亿彩网目前我国建筑垃圾的回收利用水平较低，对于建筑垃圾的处置大部分只是简单的填埋处理。这种处理方法需要事先建立垃圾填埋场，虽然避免了建筑垃圾露天堆放的危害，却耗用了大量的土地资源，而且投资巨大。

为缓解建筑垃圾大量倾倒和填埋所带来的压力，近年来，我国政府和越来越多的投资者将目光转移到了建筑垃圾的资源化利用上来。建筑垃圾大多是能不再生资源，如果进行合理的资源化利用，不仅可以减少对环境的污染和危害，还能够创造可观的经济价值。目前，应用较为广泛的集中建筑垃圾资源化方式包括以下几个方面：

① 利用建筑垃圾改造现有环境。惰性建筑垃圾可以用于铺路、填海、人为造山等，例如：天津市为迎接 2008 年奥运会所筹建的体育场馆配套项目——天津市堆山造景工程。该工程是利用惰性建筑垃圾进行堆山造景，总占地面积约 31.3 万m²，其中堆山面积约为 11.27 万 m²，由六座山峰组成。该工程竣工后成为天津市的特色景观，呈现出“山水相绕、移步换景”的特色景观，为人们提供了散步休闲的大型公共绿地，实现了建筑垃圾的资源化，为国内建筑垃圾的回收利用提供了很好的思路。

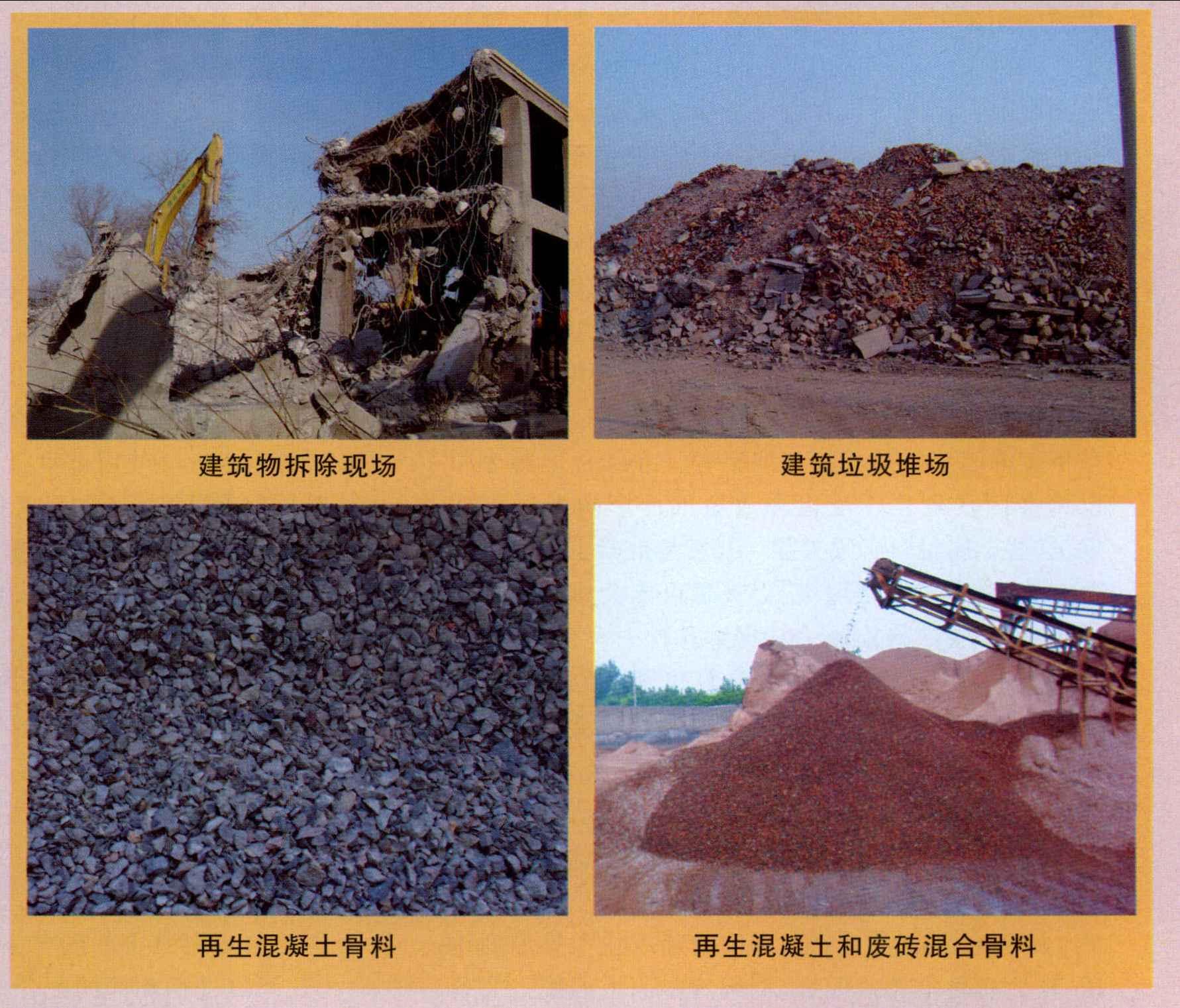

② 利用建筑垃圾制造再生混凝土。使用废弃混凝土块、再生骨料配制的混凝土称再生混凝土。与天然骨料混凝土相比，同一水灰比的再生混凝土 28d 抗压强度低 6%~15%，抗拉强度低 7%~28%。此外，再生混凝土的粘聚性和保水性较好。一些试验表明，再生混凝土比普通混凝土的抗裂性要好，延展性也比较好，可用于抗震结构。

亿彩网③ 利用建筑垃圾制造粉煤灰混凝土小型空心砌块。可以根据粉煤灰的不同级别掺入适量的水泥或石灰，应用专用外加剂激化粉煤灰的活性元素，制成粉煤灰混凝土小型空心砌块制品，具有粉煤灰（渣）掺量高、耐久性好、产品成本低等优点。

④ 利用建筑垃圾制造再生轻质骨料。这种方法是将建筑垃圾中的废混凝土、废混凝土类墙体材料、废石材、废陶瓷、废烧结砖瓦和灰砂砖，先将其按种类进行分选；分别破碎到分米或厘米级粒度后，剔除金属、木材等杂质；再将其分别破碎或碾磨到小于 5mm，形成再生细骨料；进一步将再生细骨料中小于 0.15mm的颗粒分选出来，形成更好再生细骨料；分选出来的小于 0.15mm 的颗粒经进一步磨细后，制得比表面积为 250m²/kg～600m²/kg 的再生细粉料。

⑤利用建筑垃圾制造新型墙材。利用建筑垃圾进行新型墙材的制备需要经过五步关键技术。首先，要将混合的建筑垃圾进行分类；其次，根据建筑垃圾的可用标准筛选可以利用的组分；再次，将所选取的垃圾组分进行研磨制成再生骨料；接下来，将其中的细粒进行最大化的利用；最后，利用再生混凝土制品技术制造新型墙材。
