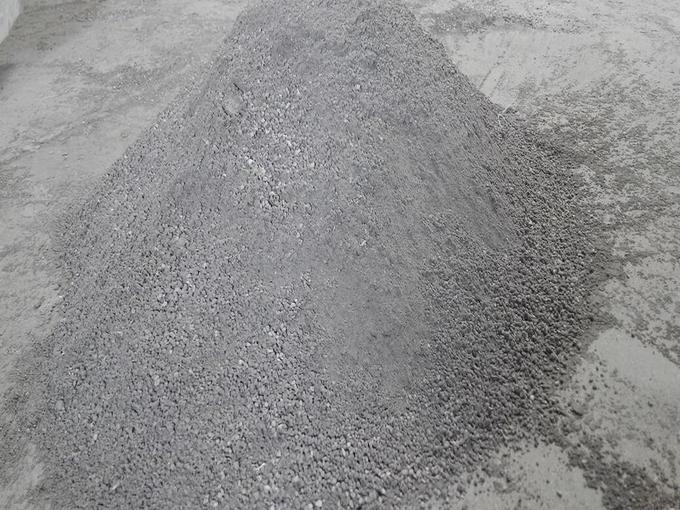

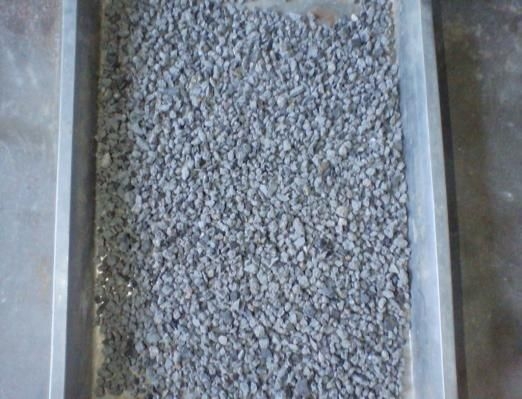

地面砂浆即在建筑物的室内外地平涂抹一定厚度的砂浆，硬化后具有一定特性的砂浆。试验以建筑垃圾再生骨料为骨料，水泥为胶凝材料，掺加粉煤灰（粉煤灰与水泥的掺量比不变，与干粉砌筑砂浆相同，为胶凝材料质量分数的25%）和适量外加剂研制一种性能优异的干粉地面砂浆。在上述试验的基础上，干粉地面砂浆的灰料比选择为1:4.5，另掺加硅灰提高其力学性能和耐久性能。

采用硅灰内掺法，水泥为42.5普通硅酸盐水泥，复合激发剂掺量为胶凝材料质量分数的0.9%，界面增强剂掺量为胶凝材料质量分数的1.2%。试验设计0~5号试样是硅灰掺量分别为0%、1%、2%、3%、4%、5%的建筑垃圾干粉地面砂浆试样。

亿彩网硅灰掺量对干粉砂浆抗压强度的影响，干粉砂浆的28d抗压强度，随着硅灰掺量的增加而增大。当硅灰掺量为4%时，建筑垃圾干粉地面砂浆的28d抗压强度为26.22MPa，继续增加硅灰掺量对抗压强度的增加不大，因此硅灰的掺量选择为4%。硅灰具有较高的火山灰活性，可与水泥水化生成的氢氧化钙发生二次水化反应；且硅灰的粒径只有水泥颗粒的百分之一大小，具有很好的填充效应，因此硅灰微粒可以被孔隙表面吸附填塞到毛细孔隙中，二次水化的产物也能填塞到孔隙中，这样使浆体的密实度提高，改善了干粉砂浆浆体的内部结构，因此会使砂浆的力学性能得到提高。

羧甲基纤维素作为一种保水剂能与水反应生成水化物，延缓干粉砂浆中水分散失的时间，牢牢锁住水分，使胶凝材料充分水化，有利于保水和提高砂浆的体积稳定性。以羧甲基纤维素作为保水剂的干粉地面砂浆设计配比如下：0~5试样是保水剂掺量分别为0%、0.03%、0.06%、0.09%、0.12%、0.15%的建筑垃圾干粉地面砂浆试样。

亿彩网掺加保水剂对干粉砂浆的保水性影响，干粉砂浆的保水率随着保水剂掺量的增大而逐渐增大，开始时保水率随保水剂掺量的增加增大幅度较明显，在保水剂掺量为0.12%时，干粉地面砂浆保水率为99.12%，满足GB/T 25181-2010《预拌砂浆》中对干粉地面砂浆保水率的要求。保水剂的主要成分是羧甲基纤维素，其分子结构中含有羟基和醚键，与水分子产生分子间的氢键，可以提高水泥水化作用的均匀性和完全性，从而增加砂浆的稠度和起到保水的作用。

亿彩网保水剂对干粉地面砂浆抗压强度的影响，干粉砂浆试样的28d抗压强度随着保水剂掺量的增加而降低。羧甲基纤维素保水剂吸水后体积会有一定程度的膨胀，这也是大部分有机物的共性，当保水剂膨胀后，其在干粉砂浆中会占有一定的体积，导致试样的密度下降，砂浆浆体内部的孔隙增多。因此羧甲基纤维素保水剂对建筑垃圾干粉地面砂浆的力学性能有很大的影响，随着保水剂掺量的增加，干粉地面砂浆的抗压强度降低。在保水剂为0.12%时，干粉地面砂浆28d抗压强度为24.84MPa，仍满足GB/T 25181-2010《预拌砂浆》中M20干粉地面砂浆对强度的要求，因此保水剂掺量选择为0.12%。
