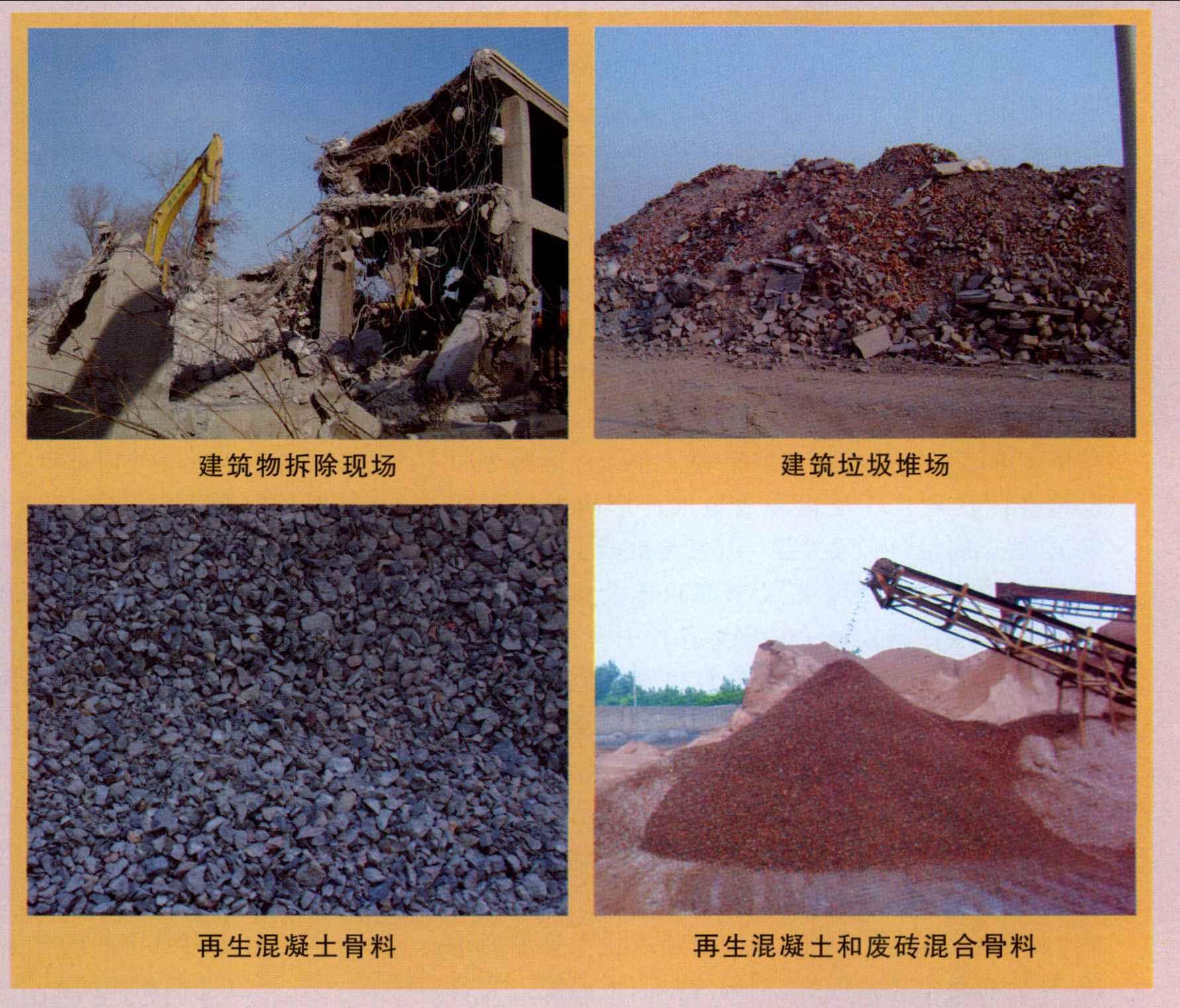

亿彩网对经过强化并已晾干后的再生骨料进行吸水率、表观密度、压碎指标三项物理特性试验，经过化学浆液强化的再生粗骨料经标准方法养护28天并自然风干后，再进行压碎指标测试。

未经强化的再生骨料与天然骨料相比，其吸水性提高了94.4%，表观密度下降了10%，压碎指标提高了45.8%，物理性能有了很大的下降。这是因为再生粗骨料表面粘附有大量孔隙率较大的水泥砂浆，引起再生粗骨料吸水性的升高和表观密度的降低。另外，再生粗骨料在破碎过程中形成了大量的微裂纹，严重影响了再生粗骨料的强度，造成了再生粗骨料压碎指标的提高。

亿彩网经过强化后的再生粗骨料与未经强化前相比，其各方面性能都有了明显地改善，原因如下：

亿彩网①机械强化可以在一定程度上去除掉再生粗骨料表面粘附的砂浆，降低了再生粗骨料的孔隙率，从而就降低再生粗骨料的吸水性，提高了再生粗骨料的表观密度和强度。另外机械强化也能在一定程度上去除掉再生粗骨料在破碎过程中已经松动但尚未脱落的部分，提升了再生粗骨料的强度。

亿彩网②粉煤灰颗粒可以进入再生粗骨料表面的孔隙中，降低了再生粗骨料的孔隙率，从而降低了再生粗骨料的吸水率，提高了再生粗骨料的表观密度。另外，粉煤灰成分里面含有大量的二氧化硅和三氧化二铝，可以和再生粗骨料表面以及水泥水化反应里面生成的氢氧化钙发生反应，生成水化硅酸钙胶体，进一步填充了再生粗骨料表面的孔隙，并修补了再生粗骨料表面的存在的微裂纹，提升了再生粗骨料的强度。

③水玻璃在水溶液中发生水解和水合反应，最终生成硅酸胶体，填充了再生粗骨料表面的孔隙，降低了再生粗骨料的吸水性。另外硅酸钠和硅酸还可以直接和再生粗骨料表面的氢氧化钙发生反应，生成硅酸钙胶体，进一步填充了再生粗骨料表面的孔隙，修补了再生粗骨料表面存在的微裂纹，提升了再生粗骨料的强度。
